Drainmax - Túnel de infiltração das águas

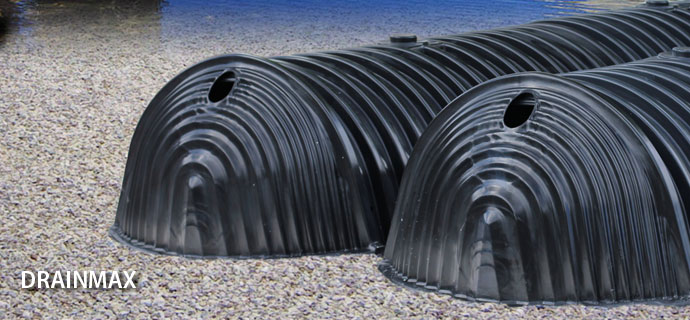

O Drainmax, da Intewa, é uma solução para a infiltração ou atenuação descentralizada de águas pluviais e efluentes tratados. O Drainmax é túnel de plástico reciclável, de alta densidade, leve, com 1.6 metros cúbicos, que cria um espaço oco no solo, através do qual a água da chuva poderá ser diretamente retida na fonte e infiltrar-se no solo pelo fundo aberto e ranhuras laterais.
Este produto reduz significativamente os custos com sistemas de drenagem e infiltração mais complexos e convencionais.
.jpg)

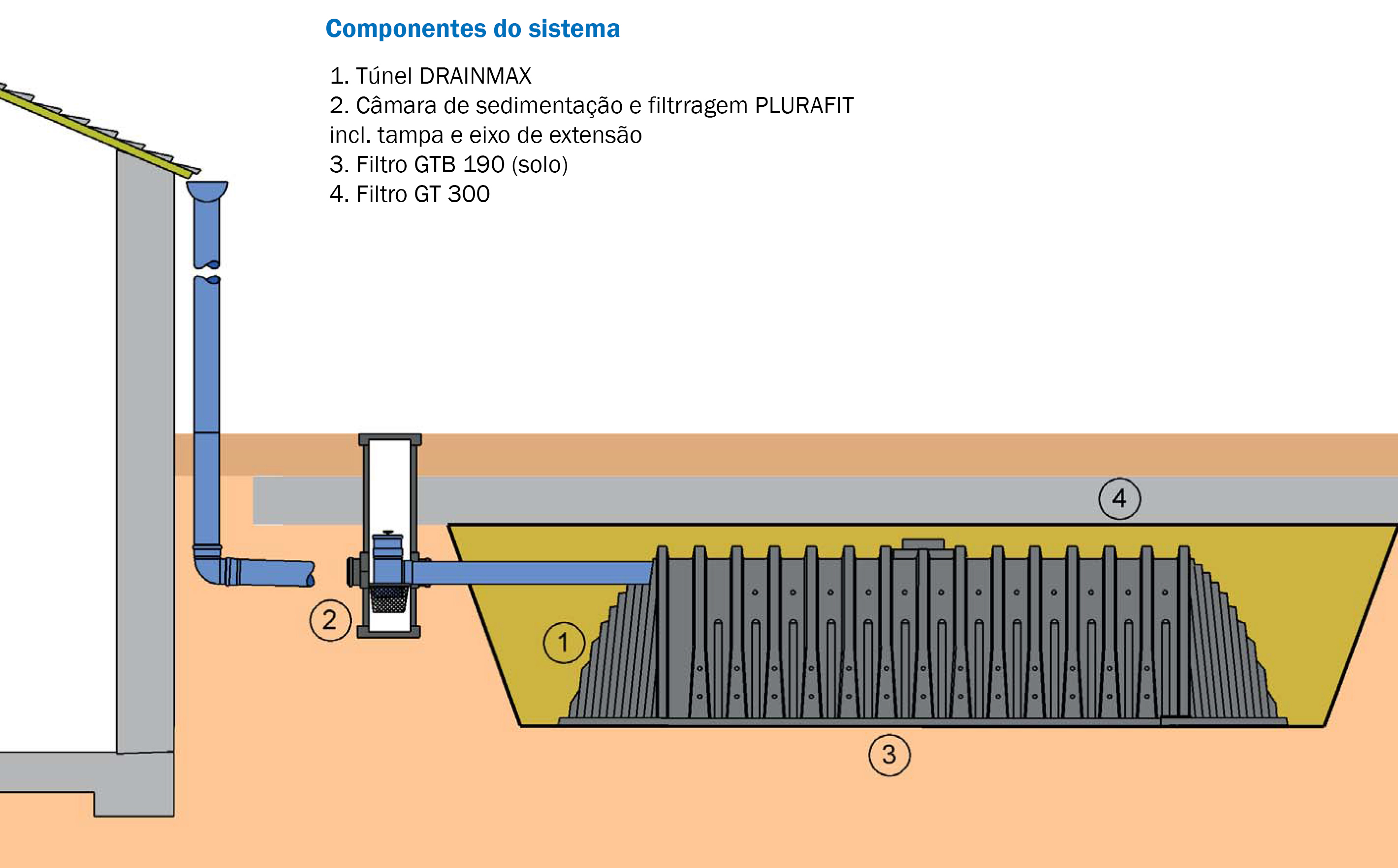

Esquema de instalação do Drainmax
Características:
- Melhor preço por m3;
- Mínimo espaço requerido: Comparado com as valas tradicionais com gravilha com um volume de retenção de aprox. 35%, o túnel DRAINMAX tem 100% de volume de retenção disponível;
- Fácil instalação: O túnel pode ser transportado por apenas 2 pessoas, devido ao seu baixo peso de aprox 32 Kg;
- Pouco exigente em manutenção graças à pré-limpeza proporcionada pelo PLURAFIT (sedimentação e filtragem);
- Extremamente estável e duradouro;
O Drainmax deverá ser instalado em conjunto com:
- Filtro Plurafit - câmara de sedimentação/filtragem. Realiza a limpeza preliminar da água antes da chegada desta ao sistema de infiltração de águas pluviais. As partículas ficam retidas no filtro e a água vai fluir numa direção ascendente, através de uma peneira de aço inoxidável submersível. A peneira e o filtro podem ser removidos para se realizar a limpeza das partículas depositadas;
- Filtro GTB 190 - com textura lisa e deslizante, é utilizado como base. Suporta cargas pesadas e possui uma excelente permeabilidade à água a longo prazo. Fácil limpeza;
- Filtro GT 300 - funciona como uma cobertura do túnel. É um filtro de propileno, capaz de suportar cargas pesadas. As partículas poluentes ficam retidas e, ao mesmo tempo, proporciona uma excelente permeabilidade à água a longo prazo;

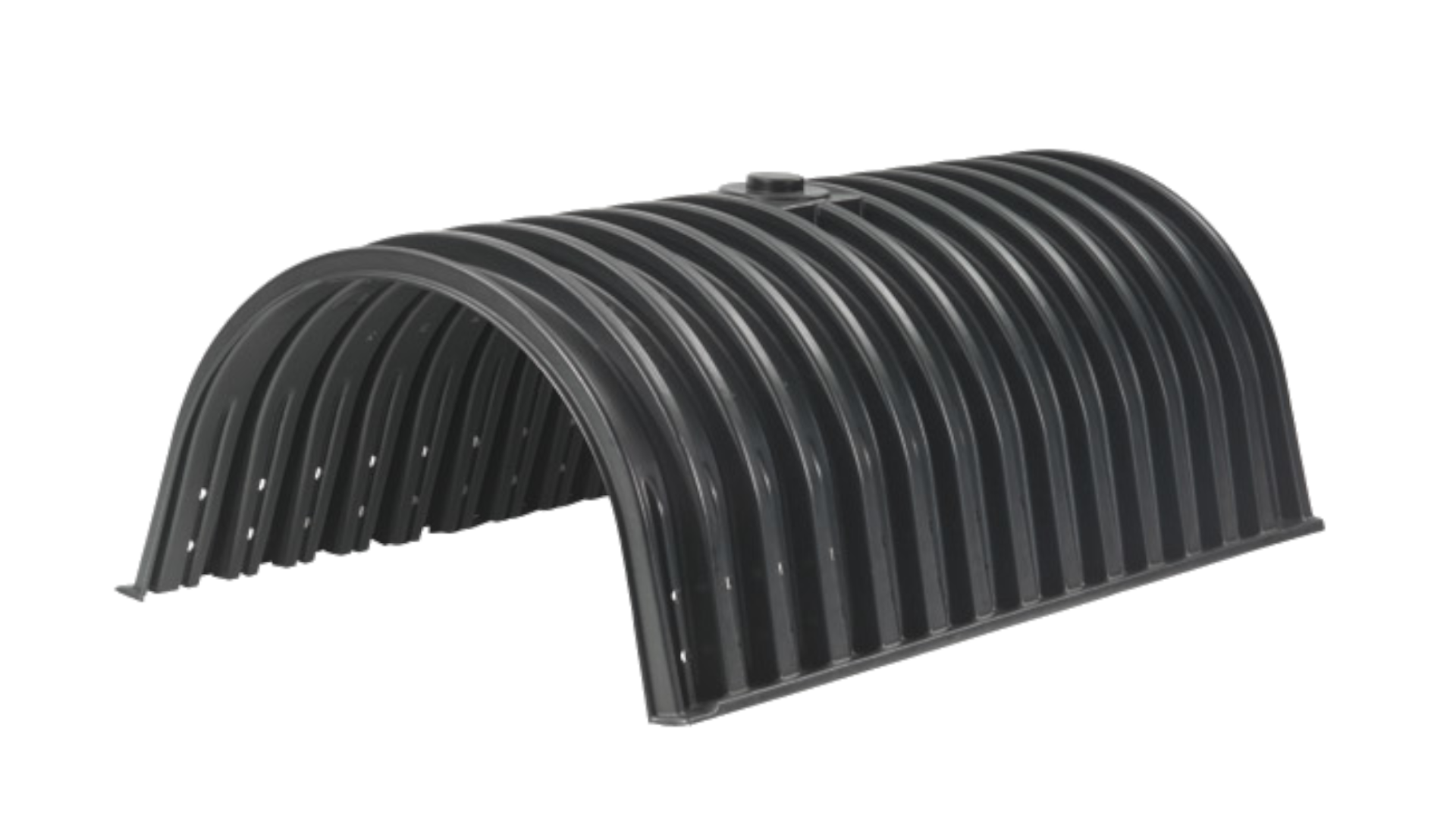

Túnel Drainmax

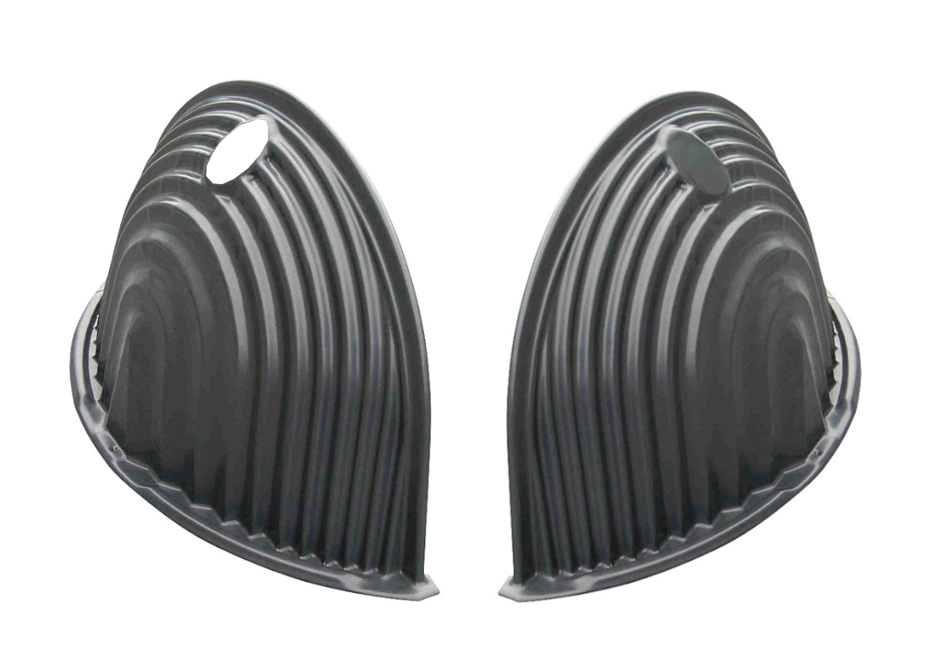

Tampa inicial e final
Filtro Plurafit

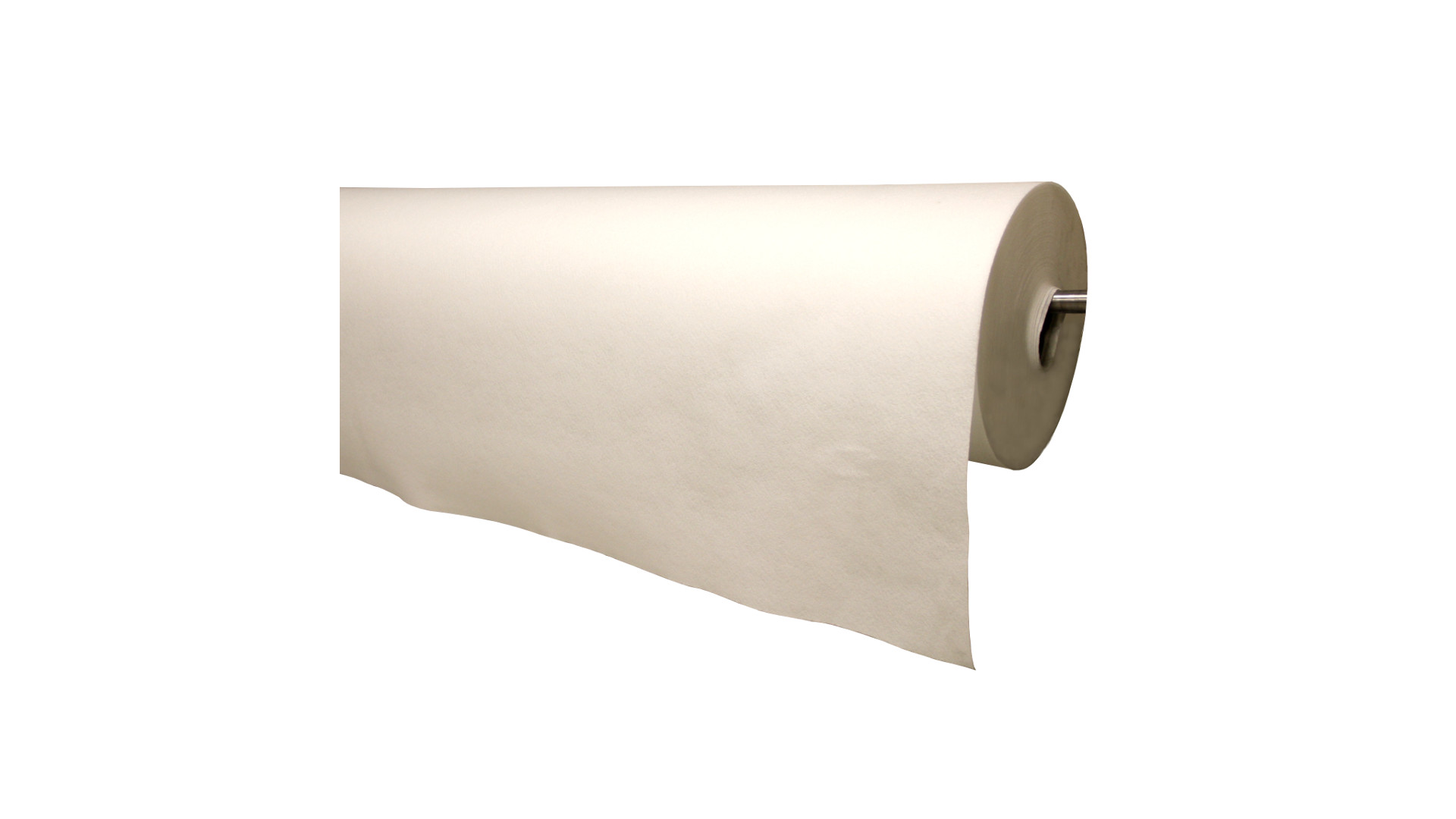

Filtro GT 300

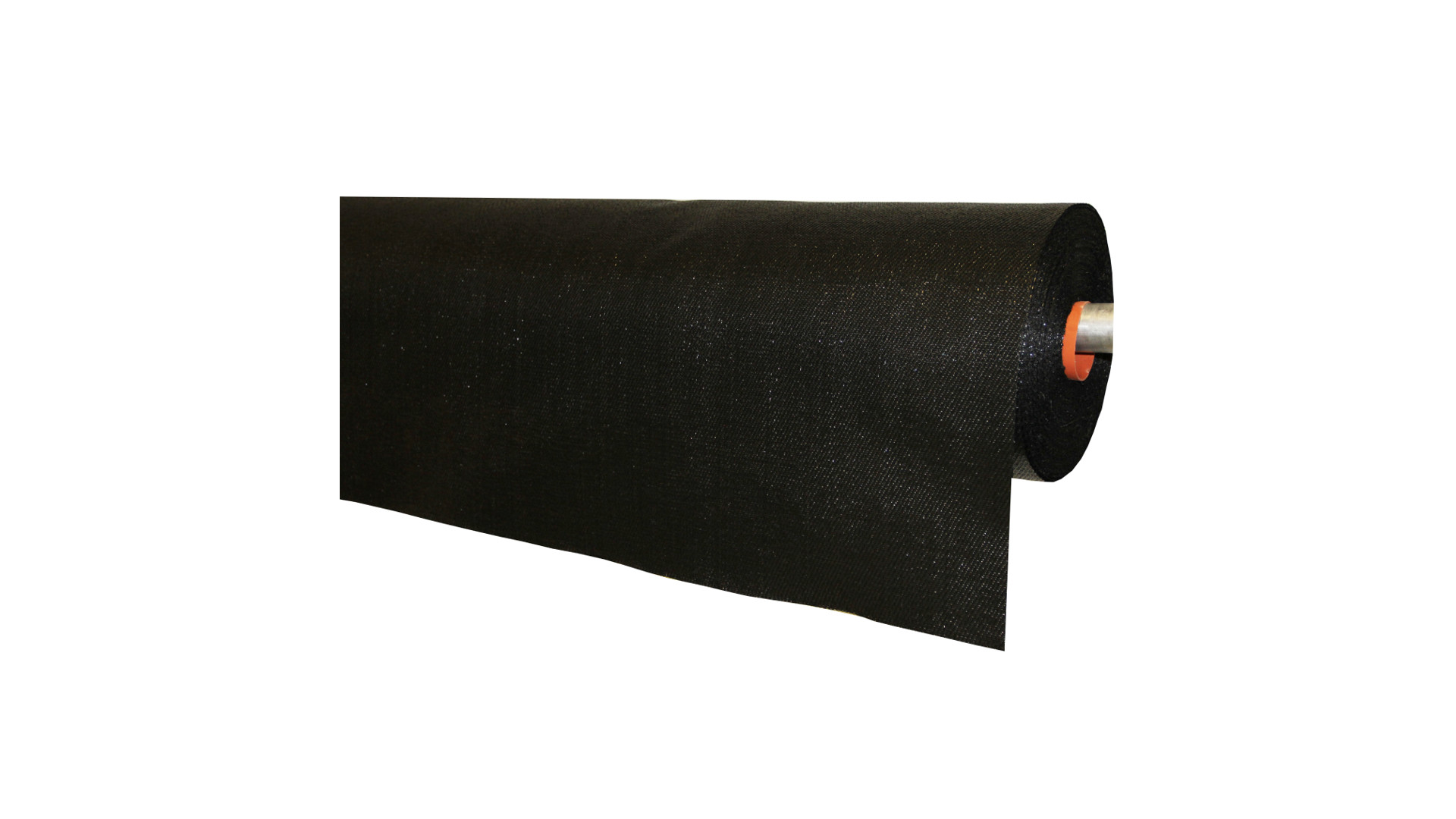

Filtro GTB 190
Determinação dos componentes necessários:
| |
Volume < 1,8 m3 |
Volume < 3,4 m3 |
Volume < 5,0 m3 |
| Túnel Drainmax |
1 unidade |
2 unidades |
3 unidades |
| Filtro GTB 190 (solo) |
4 m |
7 m |
10 m |
| Filtro GT 300 |
5 m |
8 m |
11 m |

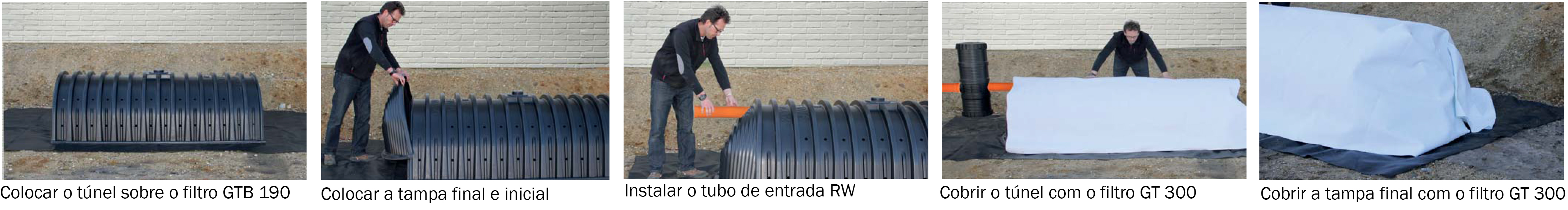

Manual de instalação:
- Criar um subleito horizontal e nivelado;
- Colocar o filtro GTB 190 no subleito;
- Montar as caixas de inspeção, de acordo com a posição e altura estipuladas no projeto. As áreas de entrada do túnel devem ser protegidas com uma camada de geotêxtil;
- Instalar os túneis Drainmax, sobrepostos uns sobre os outros. O primeiro túnel é instalado com a extremidade da entrada voltada para o tubo de entrada. De seguida, colocar a tampa final e inicial nos túneis. Colocar a próxima linha de túneis, paralela à primeira, na distância especificada no projeto.
- Cobrir os túneis com o filtro GT 300;
- Preencher as laterais e a parte superior dos elementos do túnel com solo, em camadas uniformes. Compactar a área em torno dos elementos – utilizar equipamentos de compactação leves. À medida que a altura aumenta, é necessário utilizar equipamentos de carga mais pesados.
Instalação:
Breve teste da consistência do solo:
- Cavar uma área com uma largura de 50 por 50 cm e profundidade de 30 cm.
- Para evitar a agitação do solo, este é coberto com uma camada de gravilha. É colocada uma barra de medição a 10 cm acima do fundo da vala (sinalizar na barra);
- De seguida, a vala é preenchida com água durante 1 a 2 horas (aproximadamente);
- Inicialmente a água chega até à marca existente na barra. Após 10 minutos a abastecer a quantidade de água necessária para elevar de novo o nível desta até à marcação. A permeabilidade do solo pode ser estimada a partir da quantidade de água abastecida;
- Repita o passo anterior, pelo menos 3 vezes, até que seja estabelecido um valor constante;
Estimativa da quantidade de água:
- 1,5 litros em 10 minutos – infiltração pequena (limo);
- = 1,5 litros em 10 minutos – infiltração possível (areia limpa);
- > 3 litros em 10 minutos – boa infiltração (areia, gravilha);
Nota: Adicionar todas as superfícies impermeáveis, para a determinação das taxas associadas às suas superfícies impermeáveis.
Capacidade de infiltração do solo: o coeficiente de permeabilidade é a medida da permeabilidade do solo. Um coeficiente de permeabilidade deve estar entre os 10-3 e 10-6 de forma a garantir um bom funcionamento do sistema de drenagem.
