Aqualoop - Sistema de tratamento de água

O Aqualoop é um sistema de tratamento para vários tipos de água, como as águas superficiais, subterrâneas, efluentes de pequenas estações de tratamento, águas residuais comerciais ou águas cinzentas residenciais. Com a tecnologia Aqualoop consegue-se produzir água livre de microrganismos e alcançar a qualidade bacteriológica da água potável dispensando o uso de aditivos químicos, como o cloro.




As águas a tratar passam por um proceso de pré-filtragem com o filtro Purain seguindo para o tanque de tratamento das águas (bioreator). O tratamento é realizado por biodegradação através dos meios de crescimento Aqualoop (superfícies onde as bactérias se instalam biodegradando, as impurezas na água, de forma aeróbia).

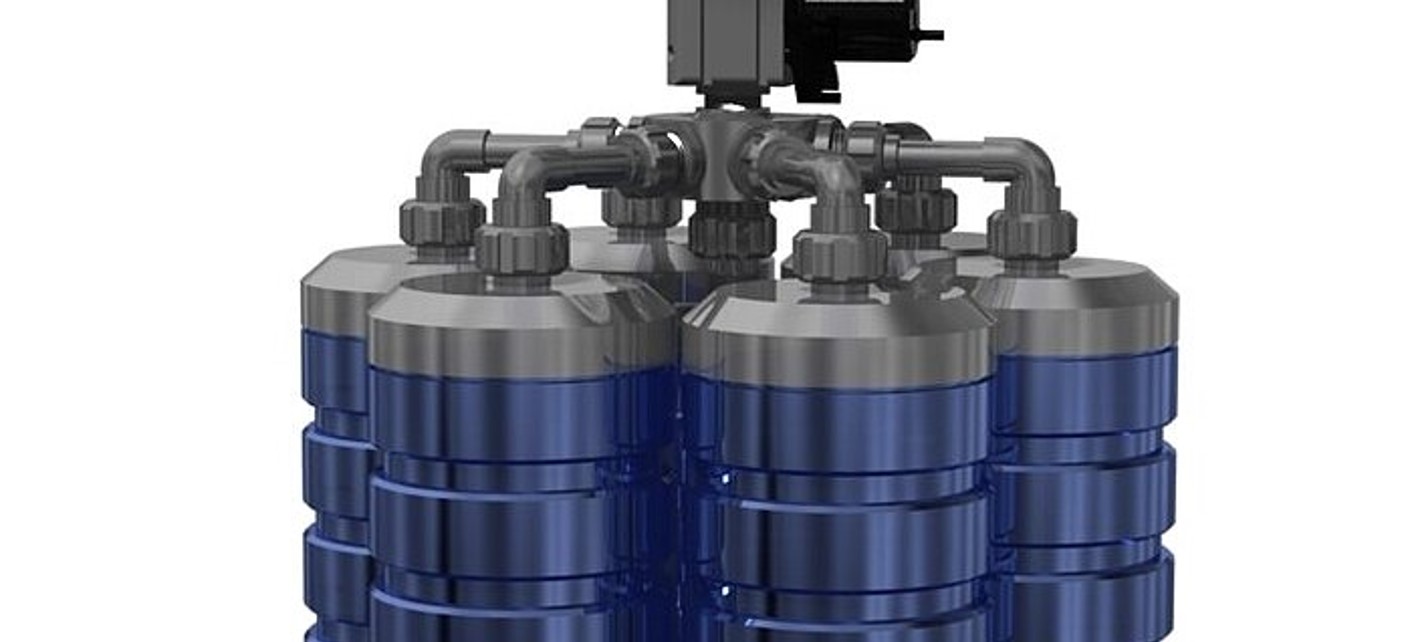

Posteriormente, a água passa pela estação de membranas patenteadas Aqualoop Mem. Estas membranas são os elementos fundamentais do sistema de tratamento de água, removem até 99,9999% das bactérias e 99,7% dos vírus em 6 m² de área de filtração por cartucho. As estações podem ser equipadas, de forma flexível, com até seis cartuchos de membranas ou várias estações de membranas operadas em paralelo, mediante a quantidade de água a ser tratada. No sistema Aqualoop é importante o fornecimento de oxigénio no bioreator, para que os meios de crescimento Aqualoop, onde as bactérias se depositam, possam fazer a limpeza da água.

O sistema Aqualoop é constituído por vários componentes que podem ser montados como elementos modulares, de acordo com os requisitos, sendo adequado para instalação em qualquer tanque de armazenamento.

Para sistemas até 5400 L/dia, cada estação de membrana tem um sistema de controlo totalmente automático para regular e monitorizar as bombas e o ventilador. A partir de 5400 L/dia, todo o processo de tratamento é controlado e monitorizado através do I-Connect, que permite não só a otimização do processo, mas também maior precisão ao nível da manutenção.

Poderá ser acoplado ao sistema Aqualoop o filtro de tratamento UV caso necessário.

O tratamento Aqualoop é o primeiro e único sistema no mundo a ser certificado pelo alto padrão NSF 350:2014 Classe C (tipo comercial) para instalações comerciais e também pelo British Standard BS 8525-2:2011, para irrigação por pulverização.







Esquemas do sistema de tratamento de águas Aqualoop:

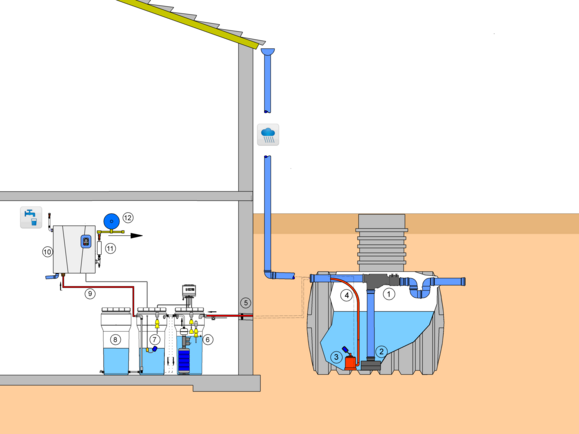

Exemplo de um sistema Aqualoop de tratamento de águas pluviais de 1.600 L/dia

Legenda:

1. Filtro Purain
2. Válvula de entrada
 Plurafit
3. Bomba submersível
4. Mangueira de sucção Horizon
5. Ducto de parede
6. Torneira Aqualoop
7. Tanque de água tratada Aqualoop
8. Tanque de expansão
9. Mangueira de sucção SDS
10. Rainmaster Favorit SC
11. Unidade UV 6
12. Botija de expansão

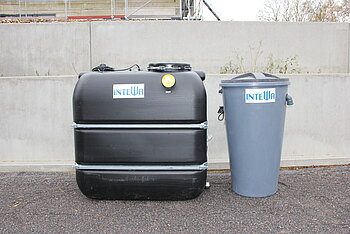

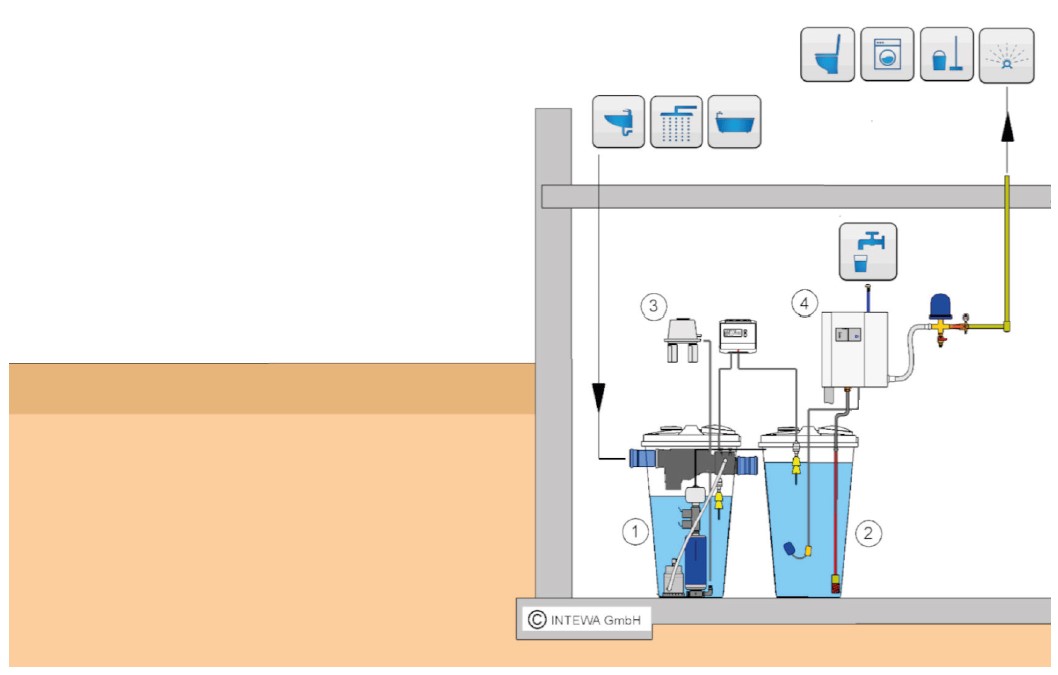

Exemplo de um sistema Aqualoop de tratamento de águas cinzentas de 300 L/dia

Legenda:

1. Bioreator
2. Tanque de água tratada
3. Ventilador Aqualoop
4. Rainmaster Eco

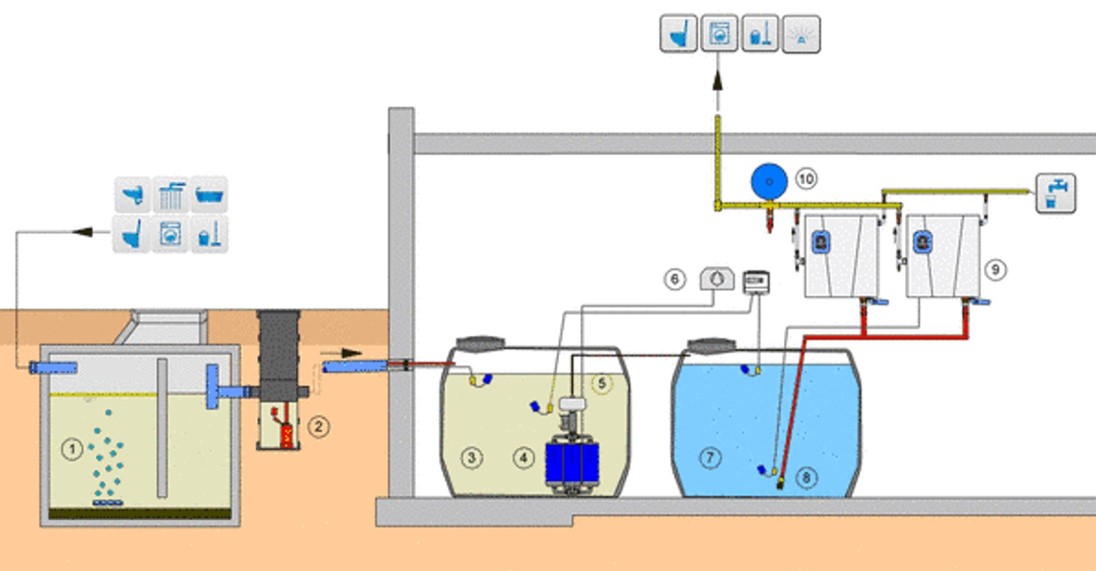

Exemplo de uma pequena estação Aqualoop de tratamento de águas residuais

Legenda:

1. Estação de tratamento de esgoto
2. Bomba submersível
3. Bioreator Aqualoop
4. Membranas Aqualoop (1-6 por AL-MS)
5. Estação de membrana Aqualoop
6. Ventilador Aqualoop
7. Tanque de armazenamento de água tratada
8. Filtro de admissão
9. Rainmaster Favorit SC Duplex
10. Botija de expansão





Para o tratamento da água, a nível comercial, em que envolve elevados volumes de água, a Intewa oferece uma gama de sistemas pré-fabricados, de 300 a 48.600 litros de volume de tratamento por dia, equipados com todos os produtos necessários à gestão e controlo do sistema de tratamento.

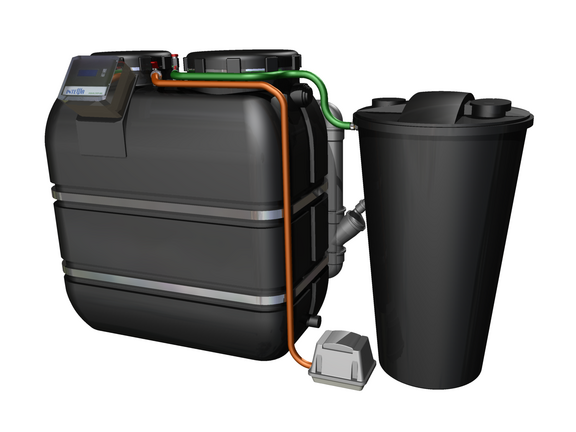

AL-GW600

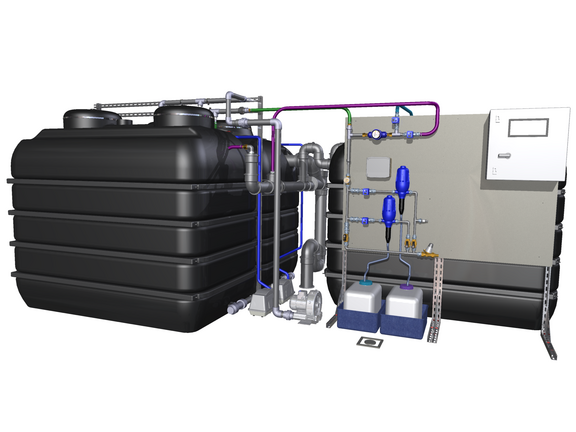

AL-GW10800

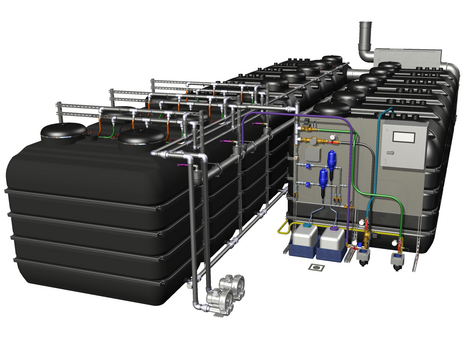

AL-GW48600

Exemplos de dimensionamentos de sistemas de tratamento de águas para elevados volumes de água

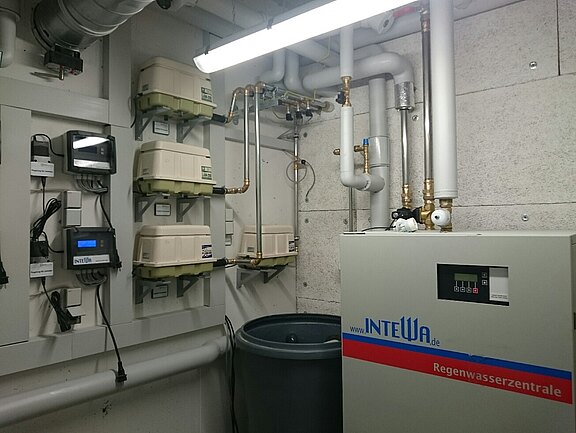

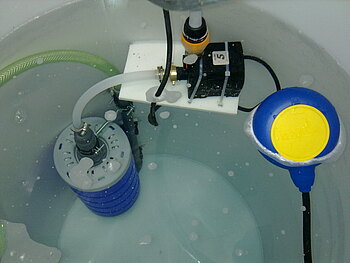

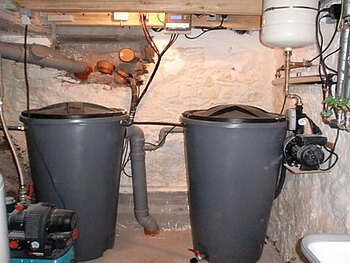

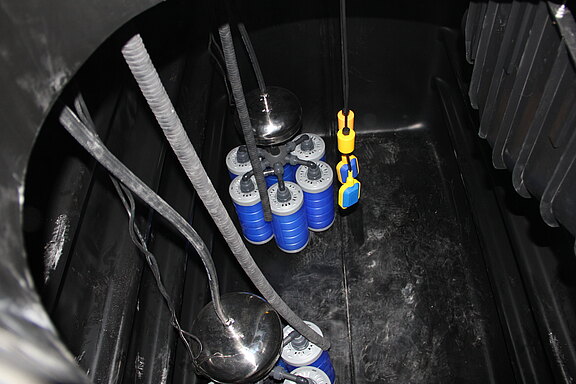

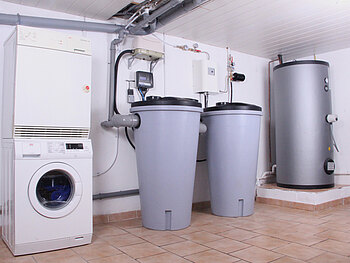

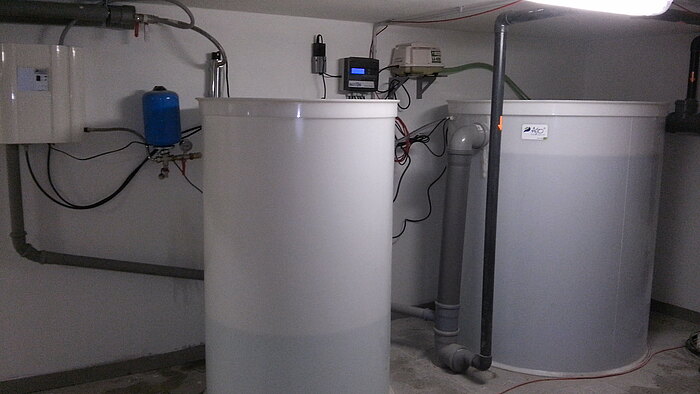

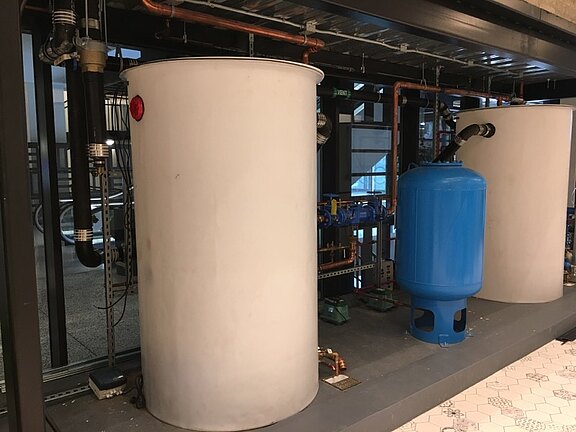

Exemplos de projetos com o sistema de tratamento de águas Aqualoop:





Para tratamento de águas pluviais, superficiais e fluviais existem dois sistemas com a tecnologia Aqualoop: o Aqualoop Tap e a unidade Aqualoop - ultrafiltração direta, que produzem água potável, em qualquer local.

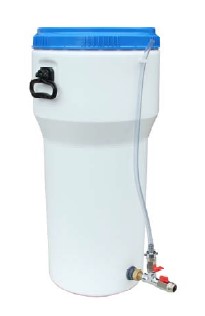

Sistema Aqualoop Tap

O Aqualoop Tap é um sistema de tratamento que trata águas pluviais, superficiais e fluviais produzindo água límpida e esterilizada até à qualidade da água potável. O sistema de controlo regula a operação de filtragem e o enchimento do tanque através de uma bomba submersível. O princípio de purificação é baseado na tecnologia de membrana de ultrafiltração, que retém substâncias na água, incluindo microrganismos como bactérias e vírus. O volume de tratamento diário máximo é de 1600 litros.

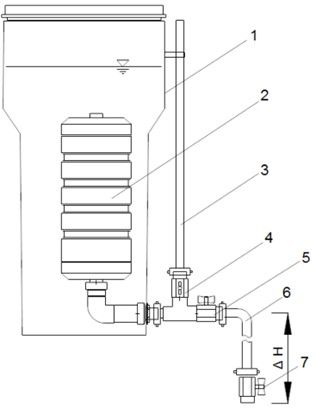

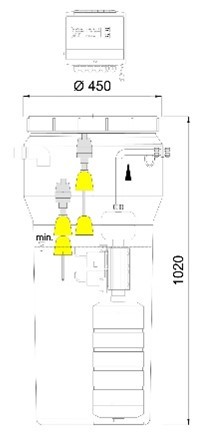

Desenho Técnico do tanque:



Ficha técnica:

  • Altura [mm]: 1005
  • Diâmetro [mm]: 450
  • Peso [Kg]: 16,6
  • Conexão da saída de emergência [DN]: 50
  • Material: PE
  • Área de superfície do filtro [m²]: 6
  • Tamanho médio dos poros [μm]: 0,02

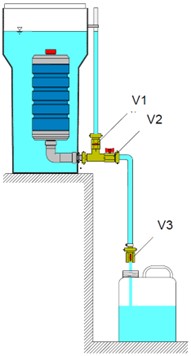

Esquemas do sistema da operação da filtração

Legenda:

  • Tanque
  • Membrana
  • Ventilação
  • Válvula de ventilação (V1)
  • Válvula de STOP (V2)
  • Mangueira de sucção
  • Válvula de saída (V3)









Unidade Aqualoop de ultrafiltração direta – AL-direct

O AQUALOOP direct (AL-direct) é uma unidade de filtração direta com uma membrana de ultrafiltração que trata águas pluviais, superficiais, fluviais ou da torneira com qualidade de água potável. A tecnologia de membrana retém até as menores partículas da água, como microrganismos, bactérias e vírus maiores que 0,02 μm.

  • Exigência de espaço pequeno  (não é necessário um tanque)
  • Filtração direta (sem pós-contaminação no tanque da água tratada)
  • Superfície de membrana muito grande de 18 m² e, portanto, uma longa vida útil, de alto caudal, e expansão possível, por módulos
  • Instalação, comissionamento e operação simples
  • Remoção (barreira da membrana) de partículas, bactérias, vírus, ovos de vermes
  • Sem necessidade de produtos químicos no processo de tratamento

  • Limpeza mecânica simples

  • Operação possível sem eletricidade (molde de pressão geodésica)

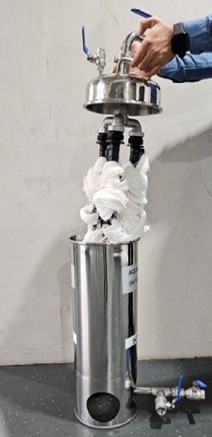

O AL-direct é uma unidade de ultrafiltração baseada no princípio do filtro outside-in. A água bruta passa pela estrutura da filtração (2) através do orifício de entrada (1) e é pressionada através do conjunto de fibras UF (3) pela pressão a montante da água de entrada. As partículas contaminantes como as bactérias ou vírus são retidas com segurança no exterior da membrana. A água tratada dentro de cada fibra da membrana é reunida através do respetivo tubo central (4) e a água tratada de todos os três tubos centrais segue para o orifício de saída (6) através do distribuidor (5).

Princípio da filtragem, ilustrado numa membrana UF

Legenda:

1. Entrada de água bruta

2. Estrutura da filtragem

3. Membrana UF (1 de 3)

4. Tubo central (1 de 3)

5. Distribuidor 3/1

6. Saída de água tratada

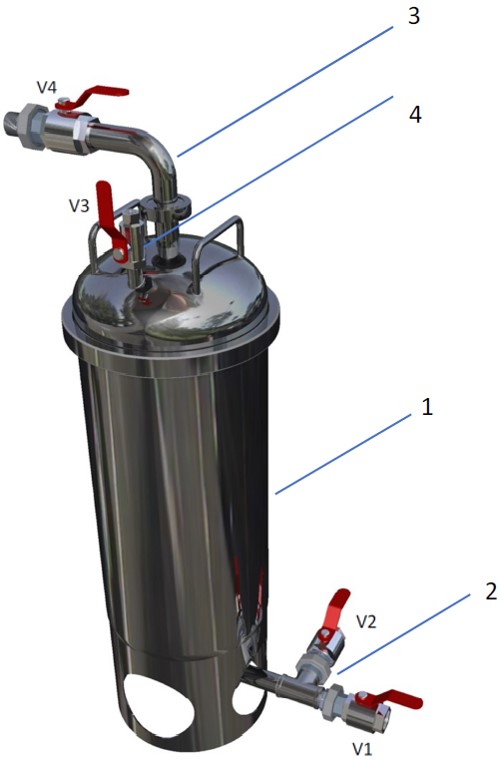

Legenda:

1. Estrutura exterior do filtro de 15 litros incl. invólucro da membrana UF

2. Unidade de conexão para o lado de entrada

3. Unidade de conexão para lado de saída

4. Conexão de conexão de ventilação

Legenda:

  • V1 - Válvula de entrada
  • V2 - Válvula de drenagem
  • V3 - Válvula de ventilação:
  • V4 - Válvula de saída





Ficha técnica:

  • Altura [mm]: 810
  • Diâmetro [mm]: 219
  • Peso [Kg]: 12
  • Conexão de entrada [IG]: ¾"
  • Conexão de drenagem [IG]: ¾"
  • Drenagem da sujidade [IG]: ¾"
  • Conexão de ventilação [IG]: ¼"
  • Material: Aço inoxidável SS304
  • Máx. pressão de operação [bar]: 6
  • Máx. capacidade de filtração: 60 l/min a 3,5 bar de pressão diferencial

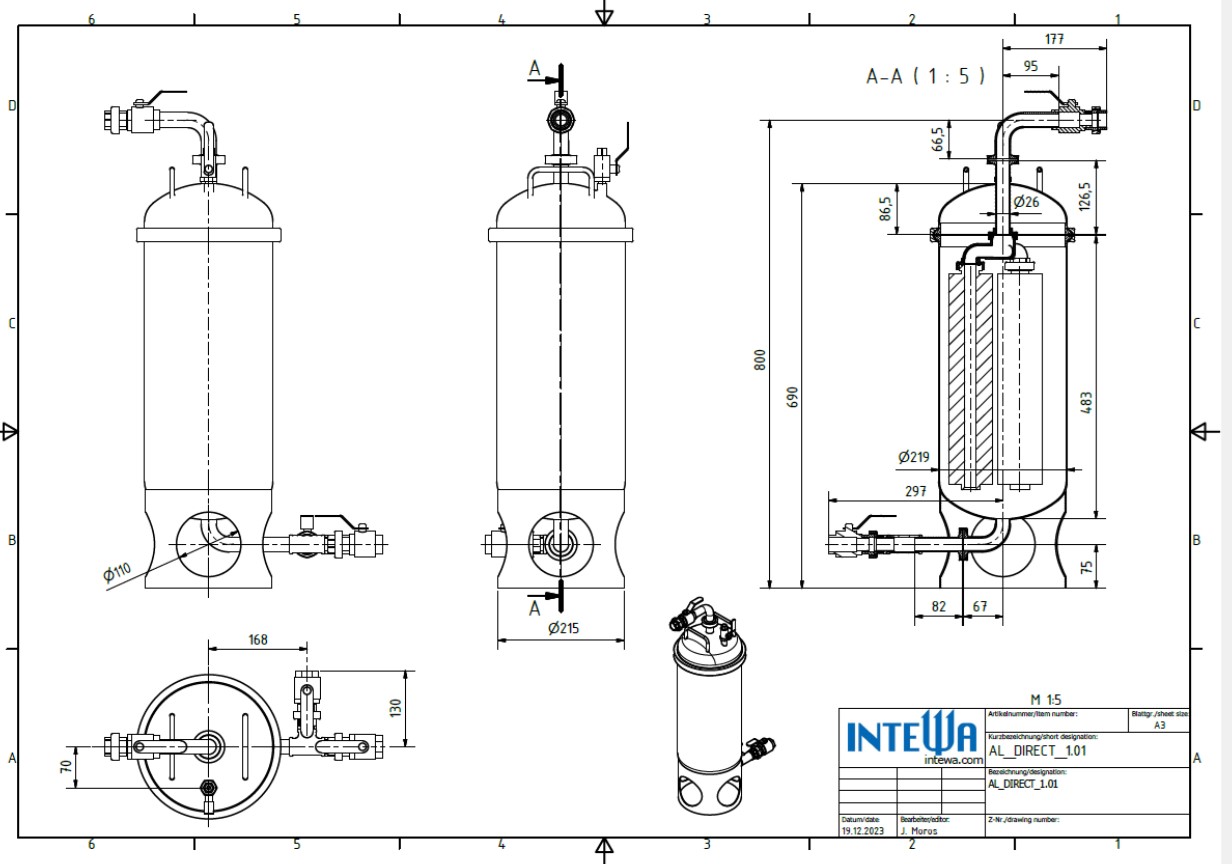

Desenho técnico do AL-direct:







A unidade AL-direct pode ser operada com pressão geodésica ou com o auxílio de uma bomba de pressão.

AL-direct com pressão geodésica

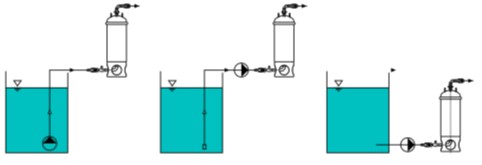

AL-direto com a.) bomba com motor submersível, b.) bomba de pressão em modo de sucção, c.) bomba de pressão com abastecimento de água





O desempenho da filtragem pode ser aumentado pela conexão em paralelo.

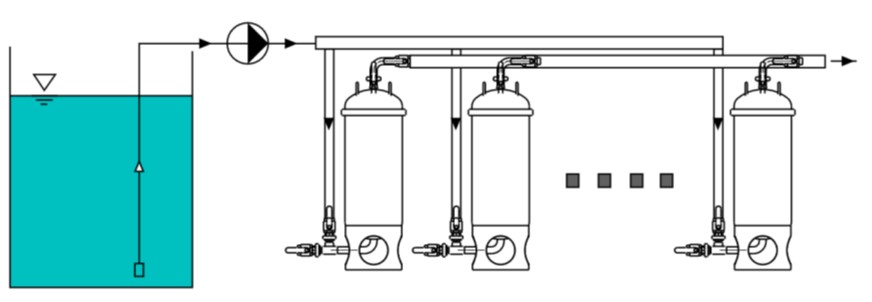

AL-direto em operação em paralelo





Tabela representativa de um caudal possível e um caudal diário com águas de escoamento do telhado pré-limpas (águas pluviais) num intervalo de manutenção de 1 ano.

Pressão da bomba [bar]

Quociente de caudal máx. [l/min] / [m³/h] (= nova condição)

Quociente de caudal até manutenção [l/min] (em operação)

Taxa diária de transferência [l/dia]

1 x AL-direct

3,5  60 / 3,6  60 - 12  1500 l/dia

2 x AL-direct

3,5  120 / 7,2  120 - 24  3000 l/dia

4 x AL-direct

3,5

240 / 14,4  240 - 58  6000 l/dia

*Nota: Os caudais são valores aproximados, pois são altamente dependentes da qualidade da água bruta e da condição de entupimento da membrana.



AQUALOOP AL-DW 1000

Os sistemas AQUALOOP AL-DW 1000 foram desenvolvidos para tratar águas pluviais para qualidade de água potável. Estes podem ser adaptados em residências isoladas e em muitas outras áreas de aplicação.

Se não houver água da chuva suficiente disponível, por ex. para um abastecimento de água autossuficiente, as águas cinzentas domésticas ou as águas residuais de pequenas estações de tratamento de esgotos podem ser utilizadas como segunda fonte de água. Esta água pode ser tratada com os sistemas AQUALOOP e reutilizada como água de serviço para instalações sanitárias e irrigação. Para edifícios existentes, isto só é possível se for adaptado um segundo sistema de tubagem para a água de serviço.

Contudo, para os sistemas AL-DW 1000, pode-se utilizar o sistema de tubagem de água potável existente no edifício. Utilizando um separador de sistema de categoria 5 para a ligação de água potável doméstica (por exemplo, RM Favorit-SC), a modernização, mesmo em edifícios existentes, é possível de acordo com as normas.

Estas visões gerais do sistema descrevem a estrutura e a função. Os dois sistemas diferem em termos da tecnologia de bomba utilizada e do tipo de água potável:

  • AL-DW1000 MULTI 10 - com bomba-motor submersível e alimentação de água potável na cisterna
  • AL-DW1000 RAINMASTER F-40 SC - com bomba de sucção e alimentação de água potável integrada

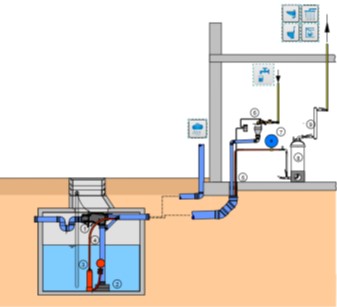

Sistema AL DW1000 Multi 10 com bomba-motor submersível e unidade de reposição RMD24

Legenda:

1. Filtro Purain

2. Válvula de entrada Plurafit

3. Bomba-motor submersível vertical multiestágio MULTI-IS 10

4. Mangueira de pressão Horizon

5. Duto de parede DN 150

6. Unidade de reposição RMD 24 (esquerda) | RAINMASTER Favorit 40-SC com controlo de velocidade (direita)

7. Botija de expansão

8. Unidade de ultrafiltração AQUALOOP-Direct

9. Unidade UV

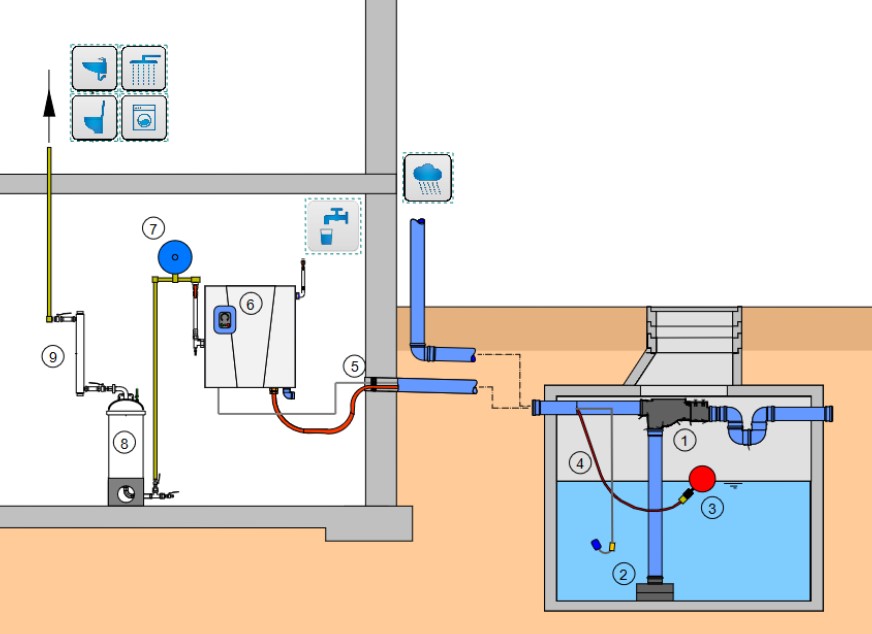

Sistema AL-DW1000 RAINMASTER F-40 SC com unidade de controlo de bomba RMF-SC 40



A água pluvial é pré-filtrada através de um pré-filtro PURAIN (1) antes de entrar na cisterna. O transbordo do skimmer do filtro PURAIN remove a contaminação da superfície. A aba de refluxo integrada evita a entrada de pequenos animais e sujidade na cisterna. A válvula de entrada Plurafit (2) evita que os sedimentos do solo sejam agitados.

A bomba-motor submersível vertical multiestágio MULTI-IS 10 (3) retira a água da chuva da cisterna através de um filtro de sucção flutuante e leva-a através da unidade de ultrafiltração AQUALOOP-Direct (8). Devido ao pequeno tamanho dos poros da membrana de 0,02 μm, partículas, bactérias e até vírus são retidos. Os picos de pressão são amortecidos através de uma botija de expansão (7). Após esta filtração por membrana, a água passa por uma unidade UV adicional (9) para uma desinfeção extra antes de chegar aos consumidores.

Quando um aparelho como o autoclismo, máquinas de lavar, chuveiro, banheira, lavatórios e sistema de jardim é aberto, a unidade de bombeamento deteta, automaticamente, uma queda de pressão e inicia. Se não houver água da chuva suficiente, a unidade de reposição INTEWA (6) com a chamada "saída livre" de acordo com DIN EN1717 é usada para adicionar água potável à cisterna, conforme necessário, através de um tubo.



Em áreas com níveis particularmente elevados de poluição atmosférica, podem ser necessárias ou úteis fases de tratamento adicionais, como:

  • Osmose reversa (RO)
  • Adsorção (carvão ativado) para remover substâncias dissolvidas e neutralização de sabor
  • Filtro de ponto de uso (POU) (em frente à torneira da cozinha)
